Descripció dels productes

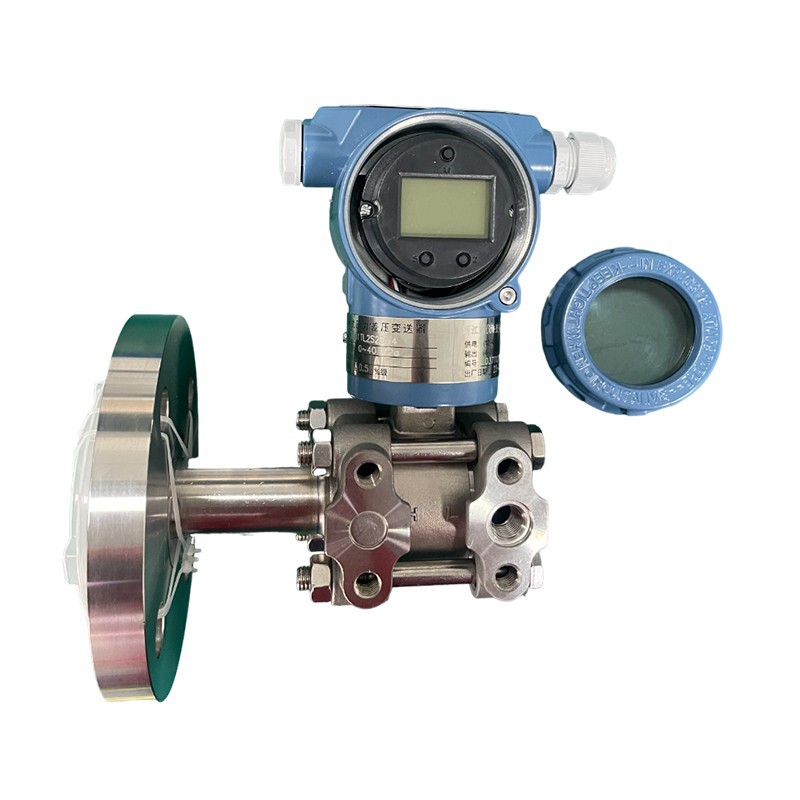

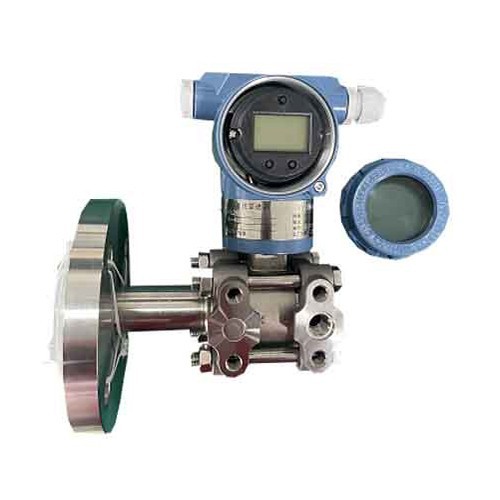

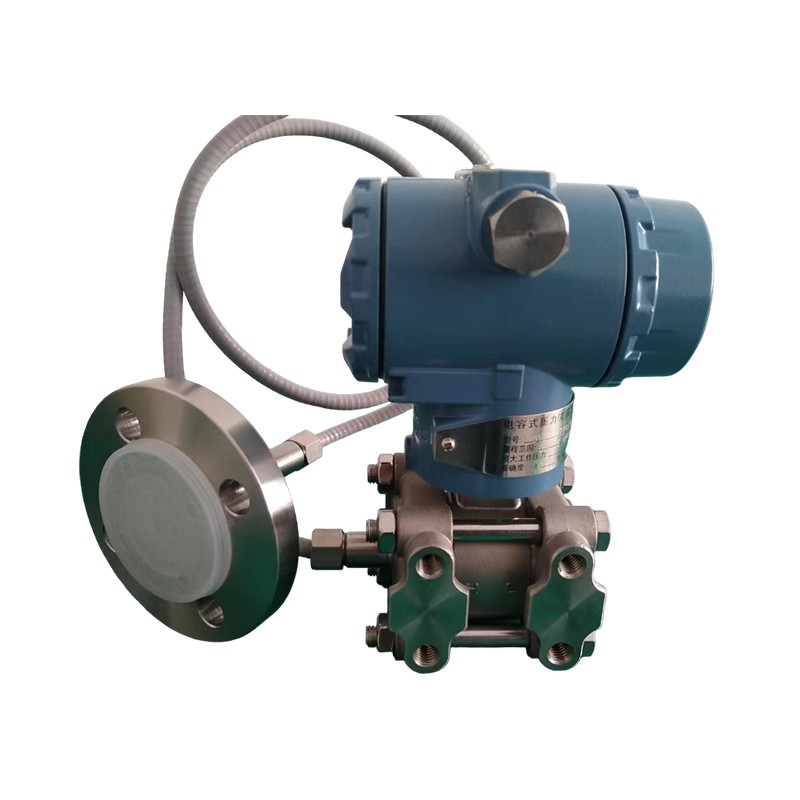

El transmissor de nivell d'una sola brida és un instrument utilitzat per mesurar l'alçada dels nivells de líquid. Consta d'un sensor de pressió i una brida d'instal·lació, apta per connectar-se a diversos contenidors com dipòsits, abeuradors i galledes. El principi de funcionament del transmissor de nivell es basa en la tecnologia de detecció de pressió. Quan el nivell del líquid canvia, el pes del líquid provoca un canvi de pressió i el sensor converteix la pressió mesurada en un senyal elèctric. Mitjançant un circuit de conversió, el senyal rebut s'utilitza per calcular l'alçada del nivell de líquid. El transmissor de nivell d'una sola brida s'utilitza habitualment en indústries com ara química, alimentària, farmacèutica, protecció del medi ambient i enginyeria municipal, capaç de mesurar diferents tipus de líquids amb temperatures i pressions variables. Compta amb una alta precisió, bona estabilitat i instal·lació i manteniment convenients.
Paràmetres tècnics
| Número de sèrie | Transmissor de pressió diferencial 3051GP/DP | Codi 4 | 0-117-690(excepte el transmissor de flux) |
| Codi 1 | 0-1.3-7.5(Presió màxima de treball 6,9Mpa) | Codi 5 | 0-345-2068(excepte el transmissor de flux) |
| Codi 2 | 0-6.2-37.4 | Codi 6 | 0-1170-6890(excepte el transmissor de flux) |
| Codi 3 | 0-31.1-186.8 |
| Codi E | 4-20mADC analògic | Codi S | 4-20mADC (comunicació del protocol Smart Hart) |
| Codi F | 4-20mADCAnalog (DR Micro Diferencial Pressure Dedicated) |
Materials de construcció
| Codi | Brida i connexió | Vàlvula de ventilació/desguàs | Diafragma d'aïllament |
| 22 | Acer inoxidable 316 | Acer inoxidable 316 | Acer inoxidable 316 |
| 23 | Acer inoxidable 316 | Acer inoxidable 316 | Hastelloy C |
| 24 | Acer inoxidable 316 | Acer inoxidable 316 | Monel |
| 33 | Hastelloy C | Hastelloy C | Hastelloy C |
| 44 | Hastelloy C | Hastelloy C | Tàntal |
| Líquid d'ompliment | Oli de silicona |
| M1 | 0-100% Indicador lineal | C1 | Connexió de rosca de con femella 1/2NPT |
| M4 | Pantalla digital | C2 | Connexió de rosca en forma de T M20 × 1,5, amb connector de con de bola de canonada de pressió soldada posterior φ14 |
| B1 | Suport doblat muntat en canonada | d | Tipus a prova d'explosió |
| B2 | Suport doblat muntat en placa | i | Tipus intrínsecament segur |
| B3 | Suport pla muntat en canonada | j | √△P Transmissor de flux amb sortida d'arrel quadrada de 4-20mA (comunicació del protocol Hart) |
| D1 | Vàlvula d'alleujament lateral a la cambra superior | s | Colector de tres vàlvules d'acer inoxidable |
| D2 | Vàlvula d'alleujament lateral a la cambra inferior |
